Промышленный ангар 24×54 м: металлокаркас, сэндвич-панели и полный комплект КМД и КЖ

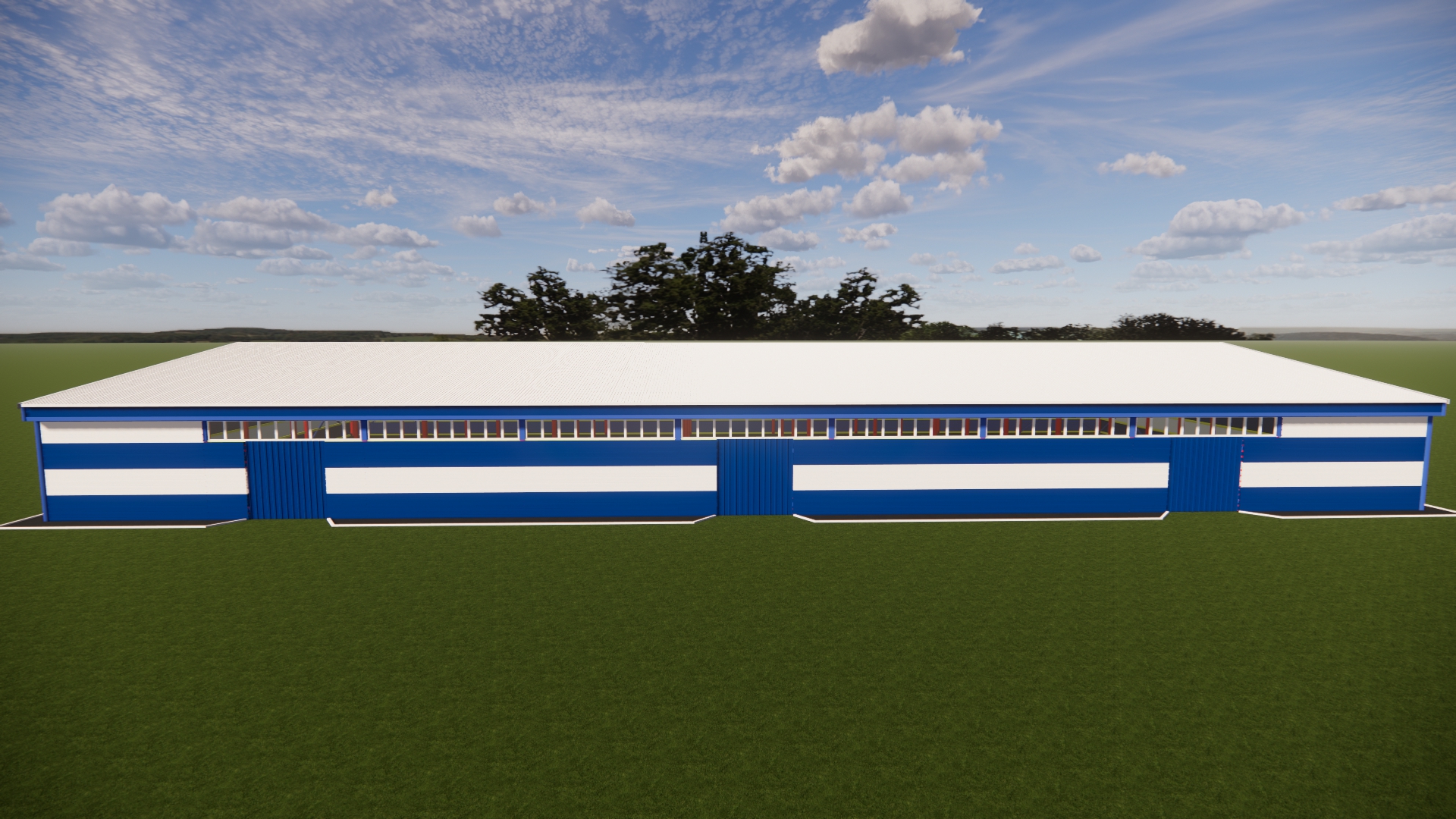

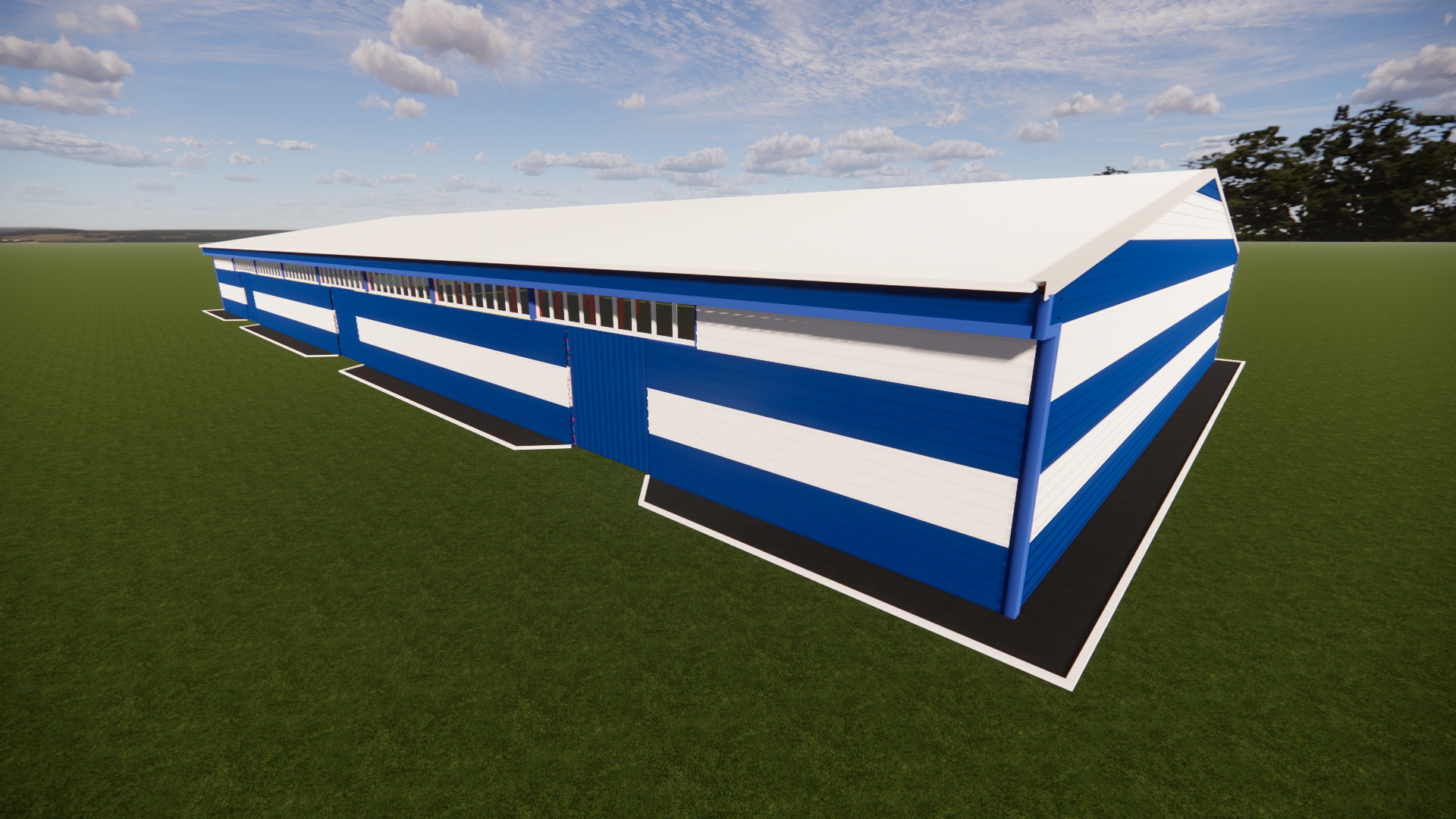

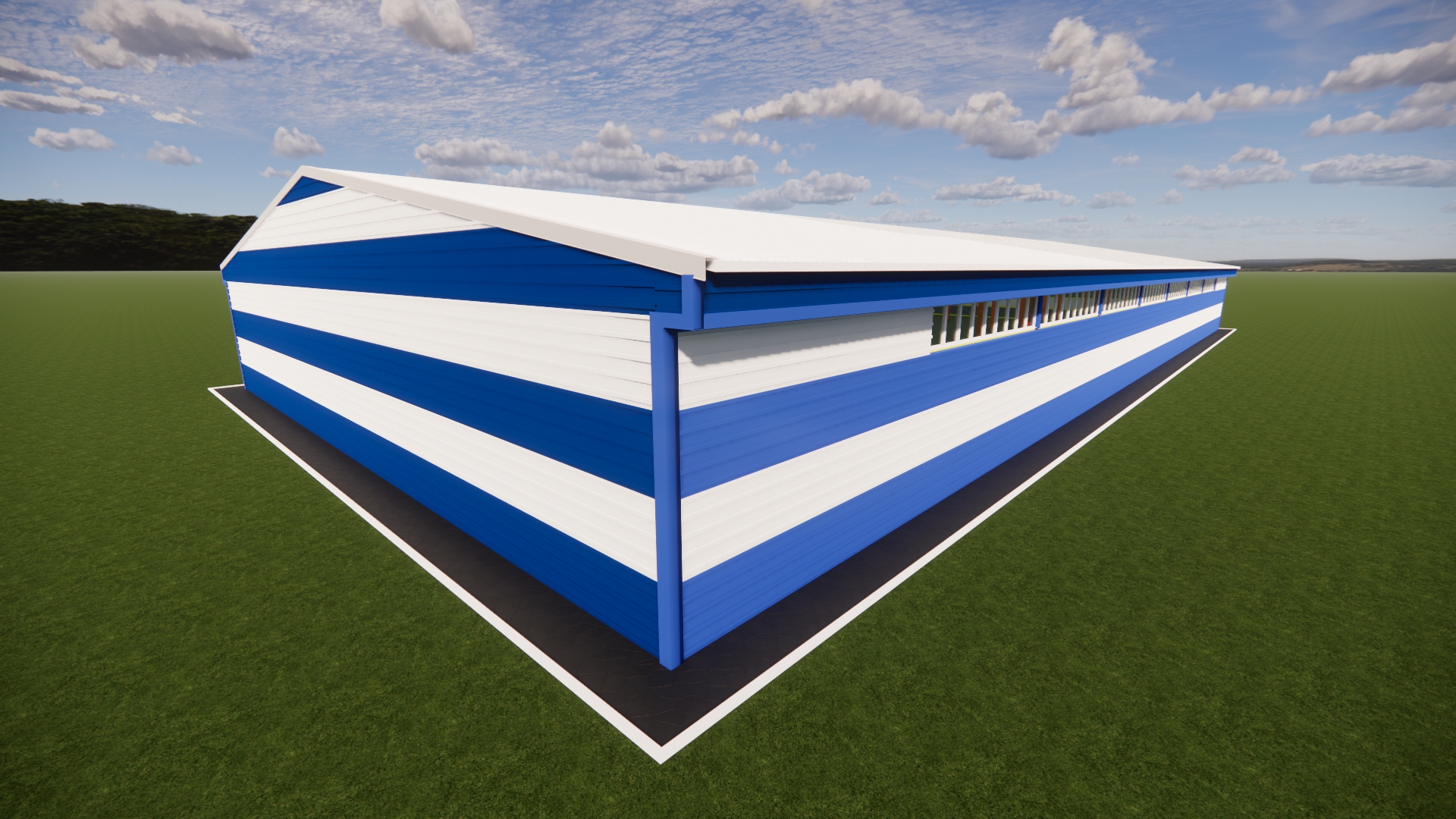

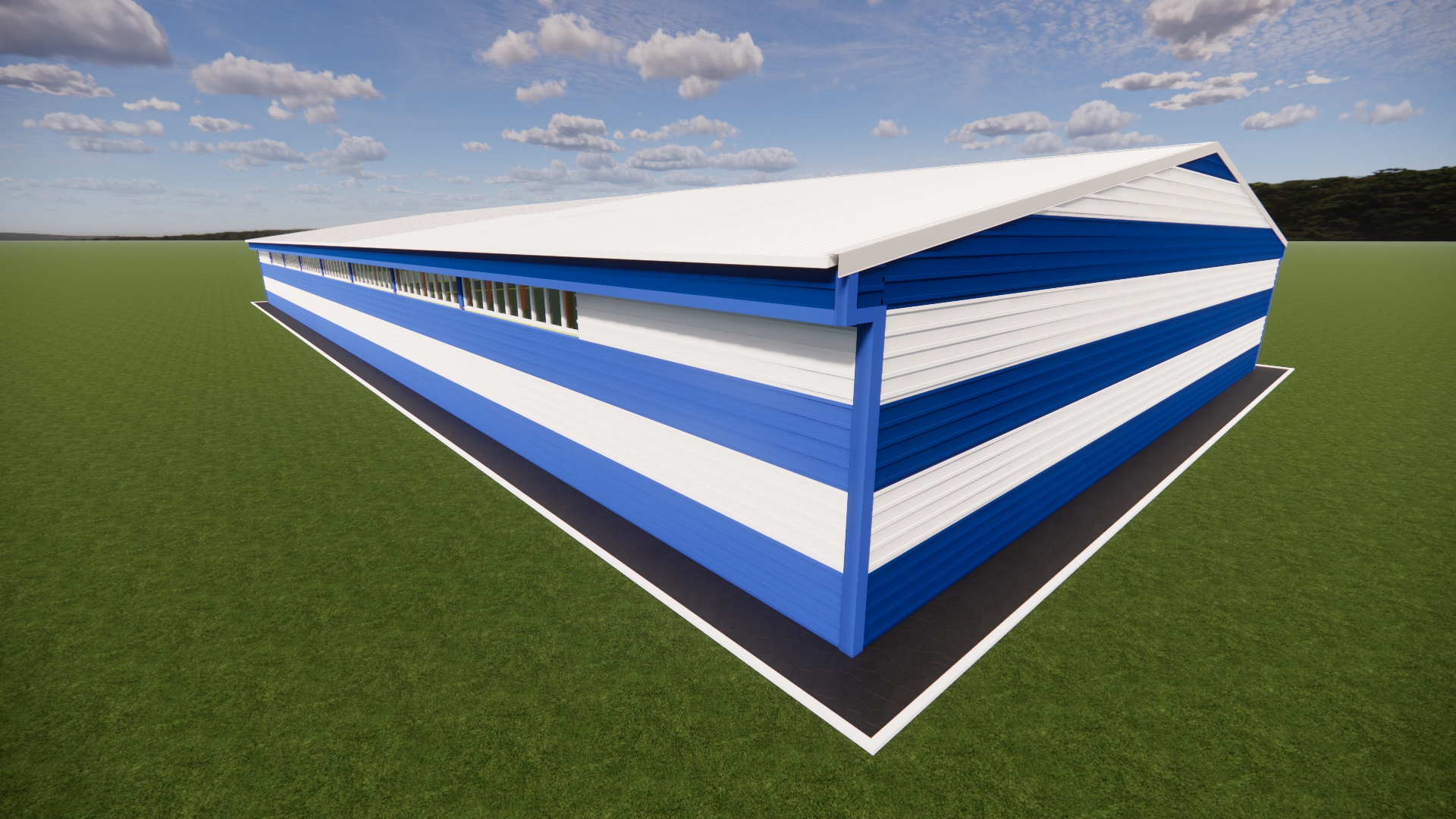

Проект строительства промышленного ангара — готовое деталировочное решение (КМД) для возведения здания площадью 1296 м² на металлическом каркасе с ограждающими конструкциями из сэндвич-панелей. Сине-белый фасад с лентой окон и распашными воротами по периметру, двускатная кровля и чёткая сетка колонн создают функциональный и аккуратный образ производственного здания.

Основные характеристики

• Габариты: 24 × 54 м
• Площадь: 1296 м²
• Этажность: один этаж
• Высота до низа фермы: 4000 мм
• Высота по коньку: 6559 мм
• Сетка колонн: 4 пролёта по 6 м (оси А–Д) × 9 шагов по 6 м (оси 1–11)
• Фундамент: сваи с расширением у оголовья и железобетонная плита (бетон В20, М300)

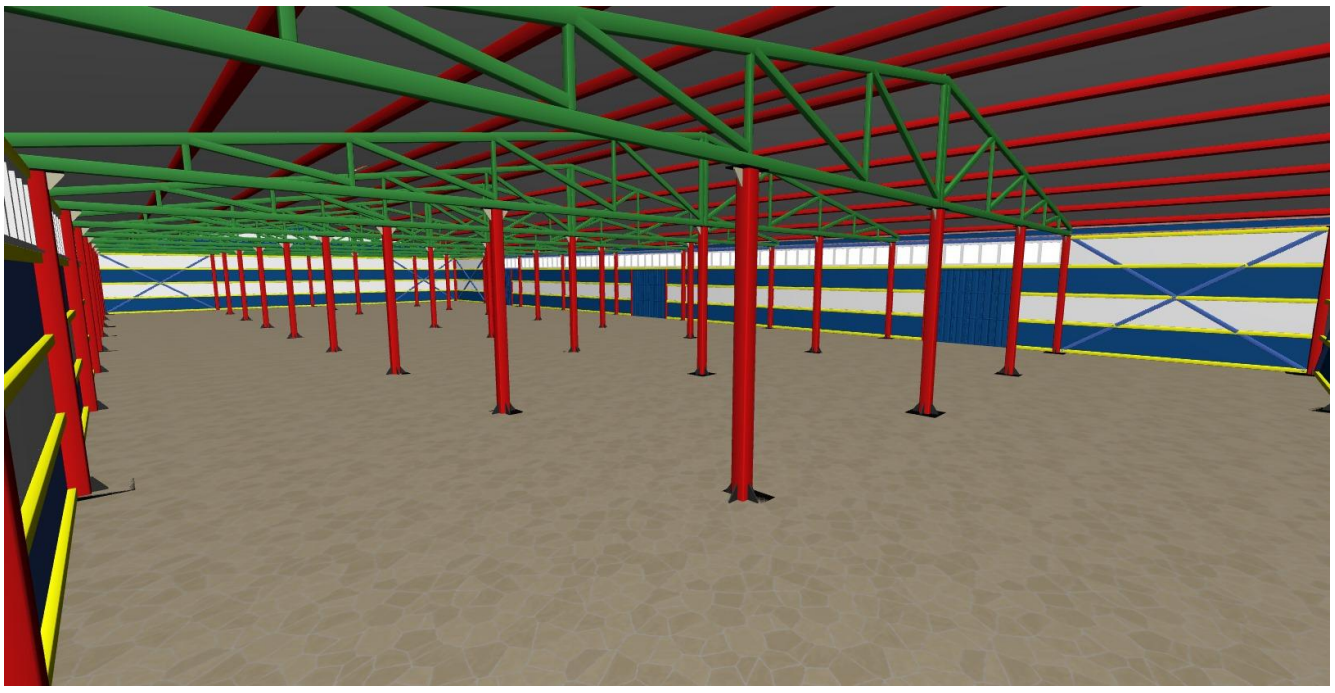

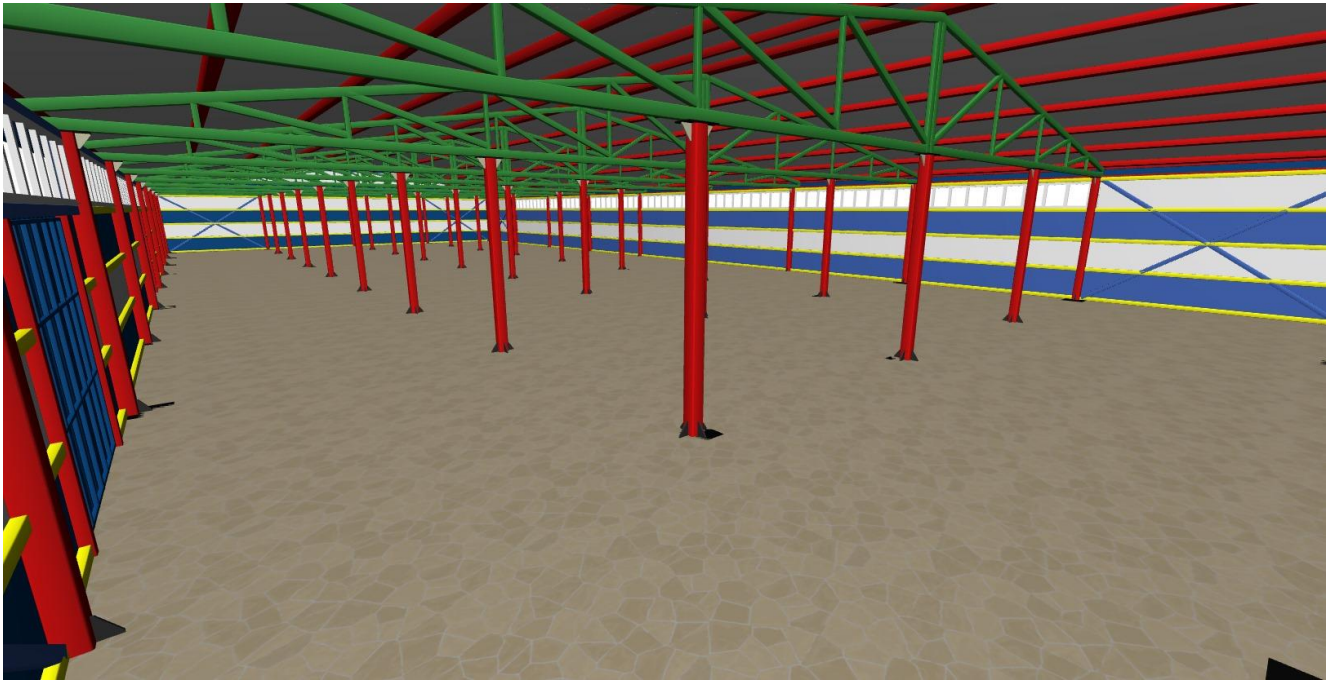

• Несущий каркас: стальной, профильные трубы 200×200×10 (колонны), 120×80×4 и 100×100×4 (связи и прогоны), 160×160×6 (прогоны по фермам)
• Стены: сэндвич-панели с минеральным утеплителем 80 мм по металлокаркасу
• Кровля: двускатная, уклон 9,4°, сэндвич-панели с минеральным утеплителем 100–120 мм
• Класс ответственности: II
• Класс пожарной опасности: Ф 5.1
• Степень огнестойкости: III

Расчётные условия

• Климатическая зона — IIIA
• Снеговая нагрузка — 1,25 кПа
• Ветровая нагрузка — 0,38 кПа
• Температура наиболее холодной пятидневки — минус 32°C
• Зона влажности — 3 (сухая)

Проёмные элементы

• Ворота распашные 3000×2900 мм — 6 комплектов (по двум продольным фасадам)
• Окна ОК-01 5800×850 мм — 14 штук, ленточное остекление по продольным фасадам
• Каркас ворот: профильная труба 40×40×3 с обшивкой профнастилом С21-А

Технические преимущества

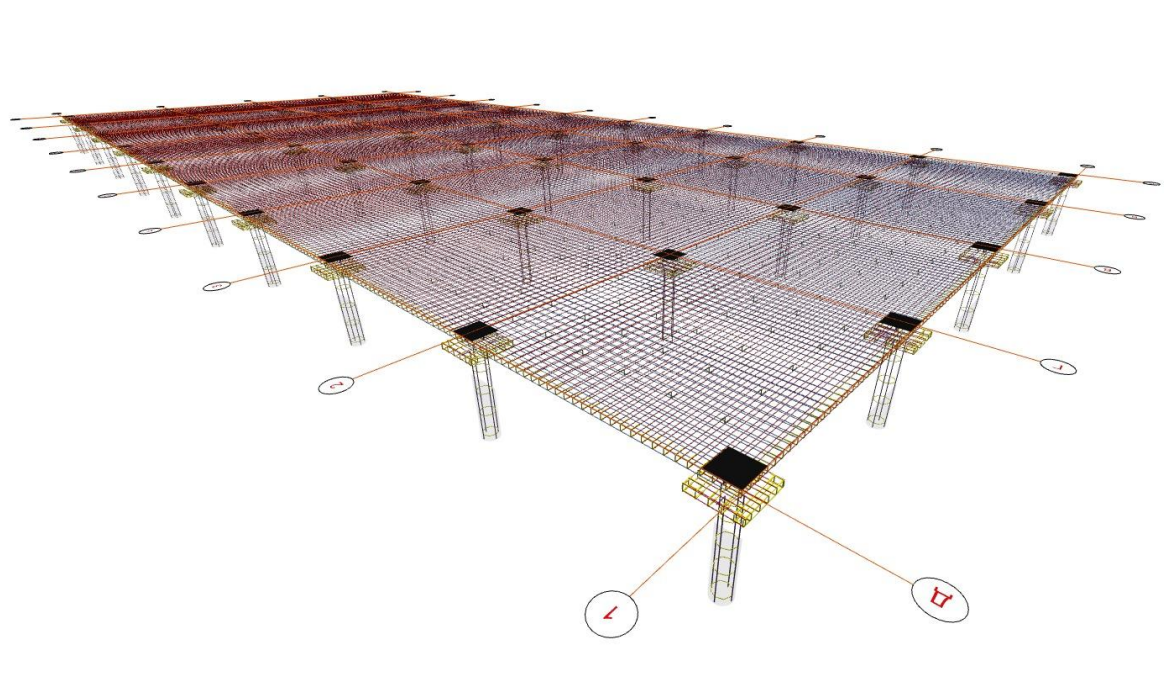

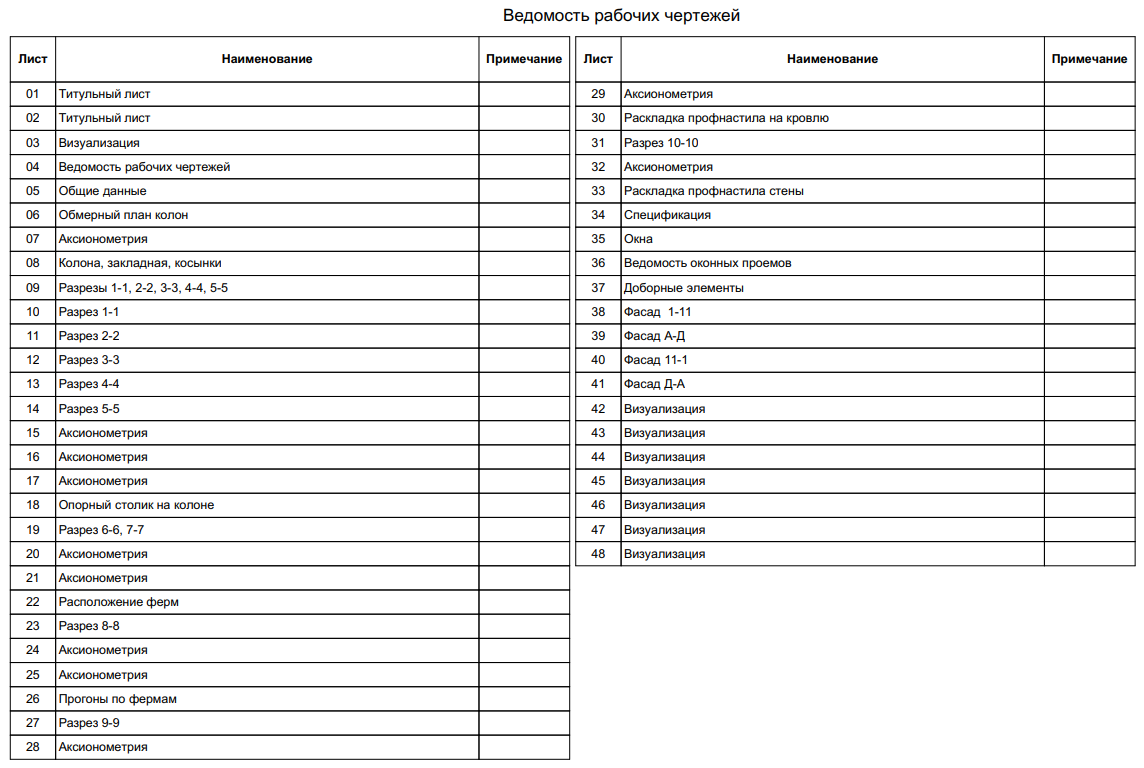

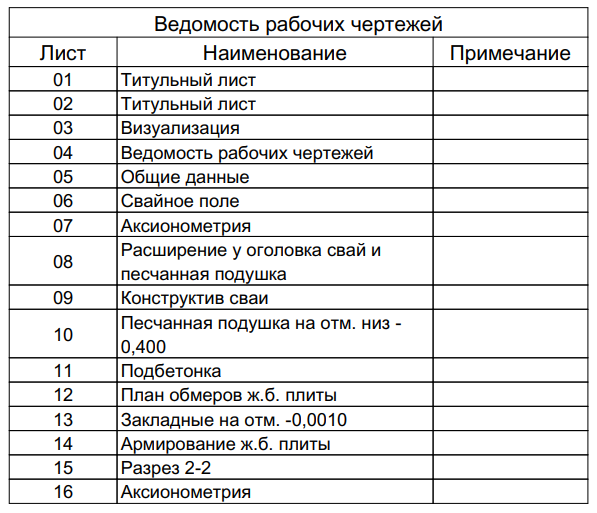

• Полный КМД-комплект из 48 листов: от плана свайного поля и обмерного плана колонн до аксонометрии каркаса, раскладки сэндвич-панелей, фасадов и 3D-визуализаций
• Детализированные узлы колонн, закладных, косынок, опорных столиков, прогонов и связей
• Сварка по КТП: ручная дуговая электродами УОНИ-13/55 (тип Э50А), прихватки — МР-3; альтернатива — полуавтомат Св08Г2С в смеси 80% Ar + 20% CO₂
• Контроль качества швов: 100% визуально-измерительный, стыковые швы — УЗК не менее 20% длины
• Спецификации материалов по кровельным и стеновым сэндвич-панелям, профнастилу, воротам, доборным элементам — всё посчитано
• Раскладка профнастила и сэндвич-панелей на кровле и стенах — готовые схемы монтажа

Почему стоит выбрать этот проект

• Готовые деталировочные чертежи КМД — можно сразу передавать в производство
• Все несущие элементы рассчитаны под климат Оренбурга: снег 1,25 кПа, ветер 0,38 кПа, мороз до минус 32°C
• Сэндвич-панели с минеральным утеплителем — пожаробезопасность и энергоэффективность
• 6 ворот и 14 окон — продуманная логистика и естественное освещение
• Полные спецификации металлопроката и ограждающих конструкций
• Соответствие всем строительным, санитарным, противопожарным и экологическим нормам РФ

Закажите проект и получите консультацию по адаптации под ваш объект!
